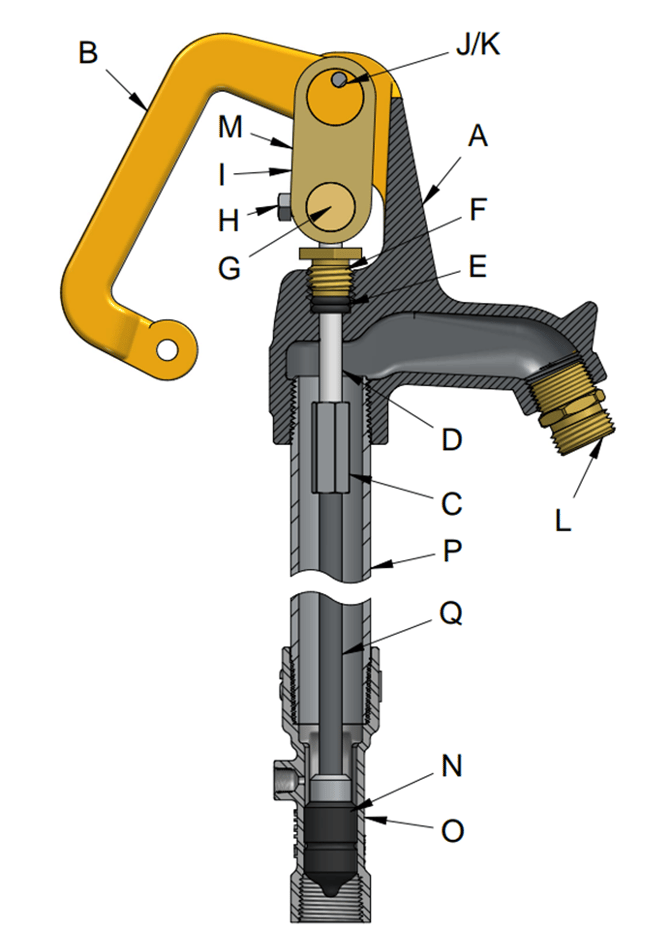

Numéro de pièce |
|
Description |
|
13YH-H01-BOSHART |
A |
Pièce moulée robuste de tête de prise d’eau - Or |
|
13YH-H02-BOSHART |
B |
Poignée robuste – Or |
|
13YH-H03SS-1.5 |
C |
Accouplement hexagonal en acier inoxydable, 3/8 po - 16 UNC |
|
13YH-H04 |
D |
Tige de commande en acier inoxydable poli, 3/8 po x 4,42 po |
|
13YH-H05 |
E |
Joints toriques AS568-204 en caoutchouc nitrile-butadiène (NBR) [Quantité requise : 2] |
|
13YH-H06 |
F |
Écrou de presse-garniture carré en laiton, ¾ po - 10 UNC |
|
13YH-H07 |
G |
Connecteur articulé zingué de 1 po de diamètre |
|
13YH-H08 |
H |
Vis de pression à tête carrée en acier inoxydable, 5/16 po - 18 UNC x ¾ po |
|
13YH-H09 |
I |
Courroies de traction zinguée (Quantité requise : 2) |
|
13YH-H10/11 |
J/K |
Boulon et contre-écrou en acier inoxydable, ¼ po - 20 UNC |
|
13YH-H12 |
L |
Adaptateur en laiton pour robinet d’arrosage, ¾ po MPT x ¾ po GHT |
|
13YH-H13 |
M |
Boulon à serrage à main en acier inoxydable 18,8, 5/16 po - 18UNC x ¾ po |
|
13YH-P875-SS |
N |
Ventouse en caoutchouc nitrile-butadiène (NBR) sur corps en acier inoxydable (raccordement 3/8 po – 16 UNC) |
|
13YH-VB07-875SS |
O |
Corps de valve en acier inoxydable, raccordement ¾ po, alésage 7/8 po |
|
13YH-SS10T-XXX |
P |
Tuyau vertical en acier inoxydable,1 po, ASTM A312, Sch 40 |
|
13YH-RSS-XXX |
Q |
Tige de raccordement en acier inoxydable de 3/8 po de diamètre (filetage 3/8 po aux deux extrémités - 16 UNC) |

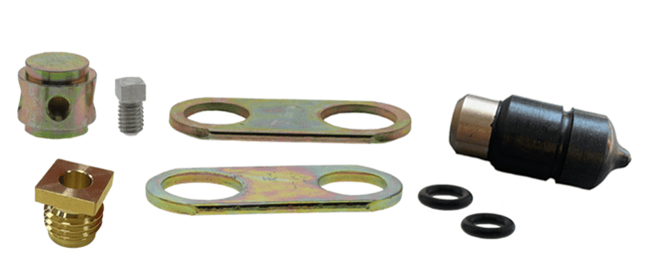

13YH-RK875 Ensemble de réparation pour prise d’eau de la série YHSS
|
Numéro de pièce |
|
Description |
|
13YH-P875-SS |
N |
Ventouse en caoutchouc nitrile-butadiène (NBR) sur corps en acier inoxydable (raccordement 3/8 po – 16 UNC) |
|
13YH-H05 |
E |
Joints toriques AS568-204 en caoutchouc nitrile-butadiène (NBR) [Quantité requise : 2] |
|
13YH-H06 |
F |
Écrou de presse-garniture carré en laiton, ¾ po - 10 UNC |
|
13YH-H07 |
G |
Connecteur articulé zingué de 1 po de diamètre |
|
13YH-H08 |
H |
Vis de pression à tête carrée en acier inoxydable, 5/16 po - 18 UNC x ¾ po |
|
13YH-H09 |
I |
Courroies de traction zinguée (Quantité requise : 2) |
Note : L’ensemble de réparation pour prise d’eau 13YH-RK875 est le même pour les prises des séries YHSS et YHBR.
13YH-HA-BOSHART Assemblage de tête pour prise d’eau extérieure de la série YHSS
|
Numéro de pièce |
|
Description |
|
13YH-H01-BOSHART |
A |
Pièce moulée robuste de tête de prise d’eau - Or |
|
13YH-H02-BOSHART |
B |
Poignée robuste – Or |
|
13YH-H03SS-1.5 |
C |
Accouplement hexagonal en acier inoxydable, 3/8 po - 16 UNC |
|
13YH-H04 |
D |
3 Tige de commande en acier inoxydable poli, 3/8 po x 4,42 po |
|
13YH-H05 |
E |
Joints toriques AS568-204 en caoutchouc nitrile-butadiène (NBR) [Quantité requise : 2] |
|
13YH-H06 |
F |
Écrou de presse-garniture carré en laiton, ¾ po - 10 UNC |
|
13YH-H07 |
G |
Connecteur articulé zingué de 1 po de diamètre |
|
13YH-H08 |
H |
Vis de pression à tête carrée en acier inoxydable, 5/16 po - 18 UNC x ¾ po |
|
13YH-H09 |
I |
Courroies de traction zinguée (Quantité requise : 2) |
|
13YH-H10/H11 |
J/K |
Boulon et contre-écrou en acier inoxydable, ¼ po - 20 UNC |
|
13YH-H12 |
L |
Adaptateur en laiton pour robinet d’arrosage, ¾ po MPT x ¾ po GHT |
|
13YH-H13 |
M |
Boulon à serrage à main en acier inoxydable 18,8, 5/16 po – 18 UNC x ¾ po |
Note : L’ensemble de réparation pour prise d’eau 13YH-HA-BOSHART est le même pour les prises des séries YHSS et YHBR.
13YH-RSS-XXX Tige de raccordement en acier inoxydable de 3/8 po de diamètre

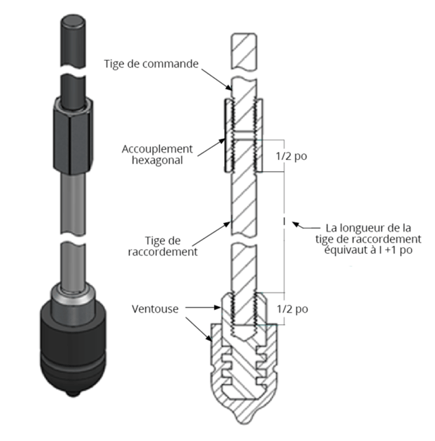

Vous allez devoir déterminer la longueur de la tige qu’il vous faut si jamais vous devez remplacer la tige de raccordement qui unit la tige de commande et l’accouplement à la ventouse. Cela sera facile si vous connaissez la profondeur d’enfouissement de votre prise d’eau indiquée dans le dossier d’installation. Mais ne vous inquiétez pas si vous ne connaissez pas cette information. Vous pourrez la mesurer facilement comme indiqué dans l’image ci-dessous. La longueur de la tige de raccordement équivaut à la mesure entre l’accouplement hexagonal et la ventouse + 1 po.
La tige aura un filetage de ½ po aux deux extrémités, donc dans la ventouse et l’accouplement.
|
Numéro de pièce |
Description |
|
13YH-RSS-036 |
Tige de raccordement en acier inoxydable, 3/8 po x 36 po – profondeur d’enfouissement de 1 pi |
|
13YH-RSS-042 |
Tige de raccordement en acier inoxydable, 3/8 po x 42 po – profondeur d’enfouissement de 1 1/2 pi |
|
13YH-RSS-048 |
Tige de raccordement en acier inoxydable, 3/8 po x 48 po – profondeur d’enfouissement de 2 pi |
|
13YH-RSS-060 |
Tige de raccordement en acier inoxydable, 3/8 po x 60 po – profondeur d’enfouissement de 3 pi |
|
13YH-RSS-072 |
Tige de raccordement en acier inoxydable, 3/8 po x 72 po – profondeur d’enfouissement de 4 pi |
|
13YH-RSS-084 |
Tige de raccordement en acier inoxydable, 3/8 po x 84 po – profondeur d’enfouissement de 5 pi |
|
13YH-RSS-096 |
Tige de raccordement en acier inoxydable, 3/8 po x 96 po – profondeur d’enfouissement de 6 pi |
|
13YH-RSS-108 |
Tige de raccordement en acier inoxydable, 3/8 po x 108 po – profondeur d’enfouissement de 7 pi |
|
13YH-RSS-120 |
Tige de raccordement en acier inoxydable, 3/8 po x 120 po – profondeur d’enfouissement de 8 pi |
|
13YH-RSS-144 |
Tige de raccordement en acier inoxydable, 3/8 po x 144 po – profondeur d’enfouissement de 9 pi |
NOTE : Il est extrêmement rare de devoir remplacer le corps de valve ou le tuyau vertical. Si vous remarquez qu’une de ces pièces doit être remplacée, cela veut probablement dire que la prise est en service depuis de nombreuses années. Nous vous suggérons alors de remplacer celle-ci au complet. Dans le cas où les conditions de l’eau ou du sol accéléreraient la corrosion d’un tuyau vertical en acier galvanisé ou d’une tige de raccordement en acier inoxydable (série YHBR), vous devriez installer une prise d’eau de la série YHSS pour augmenter la durée de vie de celle-ci.
