Les colliers de serrage en acier inoxydable, qu’on appelle aussi des colliers à oreilles, sont un excellent moyen de raccorder des tuyaux en PEX à des raccords en PEX. Lorsque les raccordements sont réalisés à l’aide de colliers à conception à emboîtement, ils offrent une connexion d’intégrité équivalente à celle obtenue avec une bague de sertissage en cuivre. Des colliers de serrage peuvent être utilisés sur des raccords en acier inoxydable, en laiton ou en plastique.
Nous allons passer en revue ici les outils requis, ainsi que le processus étape par étape pour installer des colliers de serrage en acier inoxydable. Veuillez prendre connaissance de toutes les étapes d’installation avant de commencer.

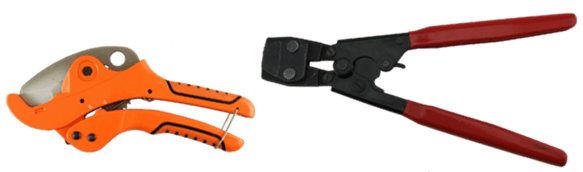

Outils requis
- Coupe-tuyau
- Pince à collier de serrage à cliquet
Pour commencer
L’utilisation de colliers de serrage offre quatre avantages. Premièrement, il est presque impossible de faire un mauvais joint avec une pince à collier de serrage à cliquet. Cet outil ne peut pas revenir à sa position ouverte initiale tant qu’il n’a pas été complètement fermé. Cela garantit que l’oreille du collier a été correctement formée, assurant une compression complète du raccord. Deuxièmement, il faut un seul outil pour toutes les tailles, de 3/8 pouce à 1 pouce. Troisièmement, les colliers de serrage sont plus faciles à utiliser pour effectuer des raccordements dans des endroits étroits et difficiles d’accès. Quatrièmement, il sera facile de confirmer le raccordement en inspectant visuellement la forme de l’oreille du collier.
Le système peut être assemblé à la main, après quoi, la personne effectuant l’installation peut revenir au début et pincer chaque collier pour rendre le raccordement permanent. Une fois terminé, il est possible de faire un test de pression sur le champ. Les raccordements par colliers de serrage, comme ceux faits avec des bagues de sertissage en cuivre, sont tout de suite permanents, que la température de l’installation soit chaude ou froide. Il n’est pas nécessaire d’attendre que le tuyau revienne à une température fixée contrairement aux raccordements PEX à expansion à froid.
Étape 1

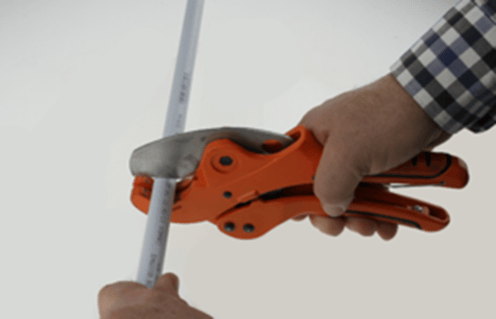

Coupez le tuyau à la longueur voulue à l’aide d’un coupe-tuyau, en vous assurant de faire une coupure lisse et perpendiculaire à l’extrémité du tuyau. Le raccordement pourrait échouer si la coupure est rugueuse, irrégulière ou en angle. NE VOUS SERVEZ PAS d’une scie à métaux.
Étape 2

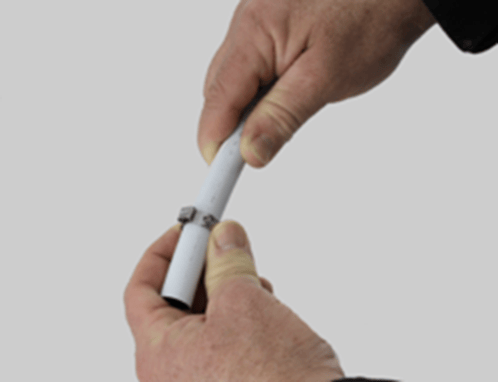

Sélectionnez un collier de serrage de la bonne taille et glissez-le jusqu’à environ 2 pouces après l’extrémité du tuyau.
Étape 3

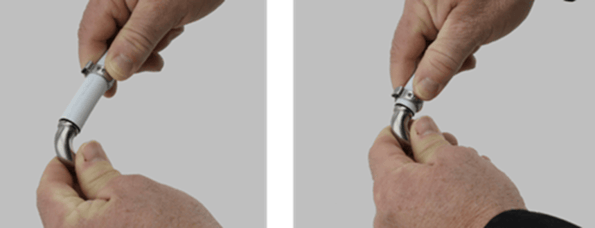

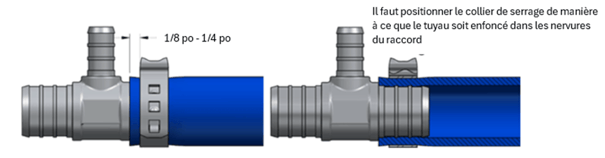

Insérez le raccord dans le tuyau jusqu’à ce que celui-ci touche l’épaule du raccord. Glissez ensuite le collier vers le raccord, en le positionnant à 1/8 pouce ou ¼ pouce de l’extrémité du tuyau.
Il est crucial de respecter cette distance pour garantir que la bague de sertissage soit placée directement au-dessus de la partie cannelée ou nervurée du raccord.
Étape 4

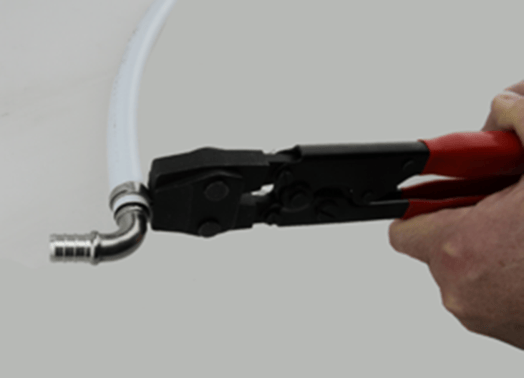

Placez les mâchoires ouvertes de la pince à collier de serrage à cliquet par-dessus l’oreille du collier et serrez, en vous assurant que les poignées sont complètement fermées pour une compression adéquate.
NOTE : La pince est conçue de façon qu’elle ne puisse pas s’ouvrir tant qu’elle n’a pas été complètement fermée.
Étape 5

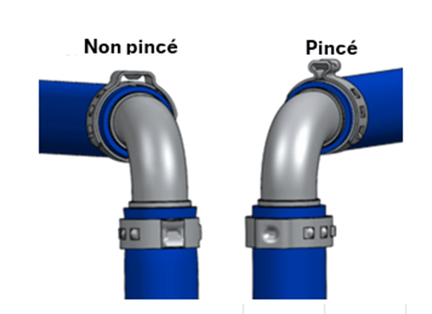

Inspectez le collier pour confirmer que le raccordement est sécuritaire. Il est facile de vérifier le serrage en inspectant visuellement l’oreille du collier. Celle-ci doit avoir la forme illustrée dans le dessin, qui montre un collier avant qu’il soit pincé (à gauche) et un collier pincé ayant la bonne forme (à droite).
L’inspection visuelle est un moyen facile et rapide pour confirmer que tous vos raccordements sont sécuritaires. Ces instructions s’appliquent aux raccords en métal ou en plastique pour tuyaux en PEX. Et n’oubliez pas, si le raccord est en bon état, il pourra être réutilisé!
